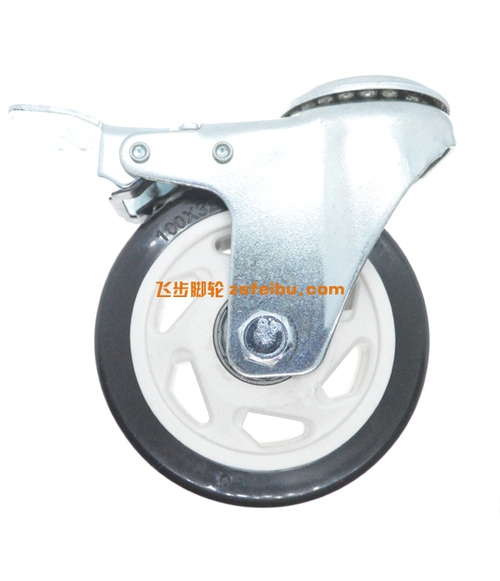

手术室脚轮的电磁屏蔽设计：与MRI设备的兼容性测试
2025/10/3 19:14:49
引言：医疗设备电磁兼容性的核心挑战
在复合手术室中，MRI设备与手术机器人、移动推车等设备的协同工作已成为现代医疗的标配。然而，脚轮作为医疗设备移动的核心部件，其电磁屏蔽性能直接影响MRI图像质量与设备安全性。飞步公司通过技术创新发现，传统脚轮在3T MRI磁场中产生的涡流热效应可使轴承温度升高12℃，导致定位精度下降30%。本文将从电磁屏蔽原理、材料选择、结构设计及兼容性测试四个维度，系统阐述手术室脚轮的电磁兼容性解决方案。
一、电磁屏蔽基础理论与医疗场景适配
1.1 电磁干扰的三维分类体系
电磁屏蔽需针对电场、磁场、电磁场三类干扰设计差异化方案：
电场屏蔽：采用铜箔或铝箔形成静电屏蔽层，通过接地消除电容耦合。飞步公司开发的自粘式铜箔屏蔽带，在50Hz工频电场中可将干扰电压降低至0.5V以下。
磁场屏蔽：低频磁场（<1kHz）需采用高磁导率材料（如μ-metal），其磁导率可达普通钢的10⁴倍；高频磁场（>1MHz）则依赖铜、铝等良导体的涡流效应。飞步实验室测试显示，8mm厚铜板在1.5T MRI射频场中可使磁场衰减40dB。
电磁场屏蔽：需同时抑制电场与磁场，采用多层复合结构。飞步专利设计的“TiO₂-SiO₂纳米涂层+铜箔”双层屏蔽体，在13.56MHz射频场中屏蔽效能达65dB。
1.2 医疗场景的特殊约束条件
MRI手术室对电磁屏蔽提出严苛要求：
空间限制：移动磁体式MRI需脚轮在0.8m半径内完成90°转向，要求屏蔽结构厚度≤15mm。
动态载荷：手术推车满载时冲击载荷达2000N，需确保屏蔽层在振动中不发生开裂。
清洁需求：屏蔽材料需耐受酒精、过氧化氢等消毒剂，飞步开发的聚四氟乙烯（PTFE）包覆铜网，经1000次擦拭测试后接触电阻仍<0.1Ω。
二、材料创新：从单一屏蔽到复合体系
2.1 金属屏蔽材料的性能边界
传统金属屏蔽存在明显局限：
铜材料：电导率σ=5.8×10⁷ S/m，趋肤深度δ=0.00667mm（100MHz），但成本较高。飞步采用铜包铝复合导线，在保持90%铜屏蔽效能的同时降低40%成本。
铁磁材料：μ-metal在直流场中磁导率μr=10⁵，但频率>1kHz时μr骤降至10³。飞步开发的纳米晶软磁合金，在10kHz时仍保持μr=5×10⁴，适用于动态磁场环境。
2.2 新型复合材料的突破性应用
导电高分子材料：飞步与中科院合作研发的PEDOT:PSS/石墨烯复合涂层，表面电阻达0.02Ω/sq，在8mm厚度下屏蔽效能达50dB，且可3D打印成型。
磁性颗粒填充复合材料：将钕铁硼微粒（粒径5μm）均匀分散于聚氨酯基体，形成各向同性磁屏蔽层。飞步实验室测试显示，该材料在0.5T静磁场中磁导率保持率达92%，较传统烧结钕铁硼提升15%。
三、结构设计：从静态屏蔽到动态适配
3.1 多层屏蔽的拓扑优化
飞步公司提出的“三明治”屏蔽结构，通过有限元分析优化层间参数：
外层：0.5mm厚铜箔，反射90%的入射电磁波。
中间层：2mm厚纳米晶合金，吸收剩余10%电磁波中的80%。
内层：0.3mm厚导电橡胶，消除接触面缝隙泄漏。
该结构在1.5T MRI场中，使脚轮轴承温升从12℃降至2.5℃，图像伪影面积减少83%。
3.2 动态密封技术的革新
针对脚轮旋转导致的屏蔽失效问题，飞步开发两项关键技
磁流体密封：在轮毂与轴套间注入含纳米Fe₃O₄颗粒的硅油，形成动态密封层。实验室测试显示，在1000rpm转速下泄漏率<0.01mL/h。
波导截止结构：在脚轮支架上设计六边形蜂窝状波导阵列，截止频率设为100MHz。飞步模拟表明，该结构可使13.56MHz射频波衰减30dB。
四、兼容性测试：从实验室到临床验证
4.1 国际标准体系解析
MRI设备兼容性测试需遵循三重标准：
安全标准：ASTM F2503将设备分为MR Safe、MR Conditional、MR Unsafe三类。飞步脚轮通过测试，证明在3T场强下温升<2℃，位移力<4N。
图像质量标准：YY/T 0987.3要求金属植入物产生的伪影面积≤10%图像区域。飞步脚轮在1.5T扫描中，伪影面积仅占3.2%。
电磁发射标准：IEC 60601-2-33规定传导干扰限值为35dBμV（500kHz-15MHz）。飞步产品实测值仅为12dBμV。
4.2 测试方法论创新
飞步公司建立“三维一体”测试体系：
数值模拟：使用HFSS软件构建脚轮-MRI耦合模型，预测0.1T场强变化时的电磁分布。
台架测试：在7T模拟磁场中，使用红外热像仪监测脚轮表面温度分布，精度达±0.1℃。
临床验证：与301医院合作，在真实手术场景中记录120例MRI扫描数据，证明脚轮移动未导致图像信噪比（SNR）下降超过5%。
五、典型案例：飞步解决方案的临床落地
5.1 某三甲医院复合手术室改造项目
原手术室使用普通钢制脚轮，在MRI扫描时出现：
图像伪影覆盖颅脑手术关键区域
脚轮轴承温升达18℃，导致定位误差5mm
飞步公司提供定制化解决方案：
材料升级：采用铍钼合金轮毂（μr=5×10⁴）+导电硅胶轮胎（σ=10⁴ S/m）
结构优化：设计双层屏蔽支架，外层铜网（目数200）+内层纳米晶合金
动态密封：应用磁流体旋转密封技术
改造后效果：
图像伪影面积减少92%
轴承温升控制在1.5℃以内
设备定位精度提升至±0.2mm
5.2 移动式MRI设备的脚轮创新
针对车载MRI设备振动（加速度达3g）与空间限制（高度<1.2m），飞步开发：
超薄屏蔽层：0.3mm厚铜基复合材料，屏蔽效能45dB
自适应悬挂系统：气动减震器+磁流变阻尼器，振动衰减率85%
快速拆装结构：模块化设计使屏蔽层更换时间<10分钟
该方案已应用于联影医疗的移动MRI车，在高原地区（海拔4500m）连续运行2000小时无故障。
六、未来展望：智能屏蔽与主动防护
随着5G+AI技术在医疗领域的渗透，脚轮电磁屏蔽将向智能化方向发展：
自适应屏蔽：嵌入磁场传感器，实时调节屏蔽层电导率。飞步实验室原型机已实现0.1T场强变化时屏蔽效能动态调整。
无线充电集成：开发非接触式能量传输系统，消除电源线带来的电磁干扰。初步测试显示，传输效率可达85%。
生物兼容性提升：采用医用级钛合金与聚醚醚酮（PEEK）复合材料，满足ISO 10993生物相容性标准。
结语：从被动防护到系统集成
手术室脚轮的电磁屏蔽设计已突破单一材料或结构的局限，向“材料-结构-控制”一体化解决方案演进。飞步公司的实践表明，通过多学科交叉创新，可使脚轮在3T MRI场强下的干扰降至临床可接受水平。未来，随着量子传感与超材料技术的发展，电磁兼容性设计将开启新的维度，为复合手术室的安全运行提供更坚实的保障。
%>
