脚轮锁紧装置的防误操作测试设计：原理、方法与实践
2025/11/1 9:24:22
在移动设备（如仓储叉车、医疗推车、工业平台车等）的使用场景中，脚轮锁紧装置是保障设备静止状态安全的关键部件——它通过机械或液压结构固定轮体，防止设备因外力（如人员碰撞、地面坡度、风力等）发生意外滑动，从而避免货物倾倒、人员受伤或设备损坏。然而，实际使用中常因操作环境复杂（如紧急搬运时的匆忙动作）、人为疏忽（如未确认锁紧状态）或设计缺陷（如锁紧按钮位置不合理），导致锁紧装置被误操作（如未完全锁定、误解锁），引发安全事故。中山市飞步脚轮有限公司作为专注脚轮研发制造的企业，其产品在设计阶段便将“防误操作”作为核心指标之一。为确保锁紧装置的可靠性，需通过系统化的防误操作测试设计，模拟真实使用中的潜在误操作场景，验证锁紧功能的容错能力与抗干扰性。本文将深入解析脚轮锁紧装置防误操作测试的设计逻辑、关键指标、实施方法及典型案例，为产品研发与质量管控提供技术参考。
一、脚轮锁紧装置的基础类型与误操作风险点
（一）常见锁紧装置类型
脚轮锁紧装置根据工作原理可分为三大类，不同类型的误操作风险点存在显著差异：

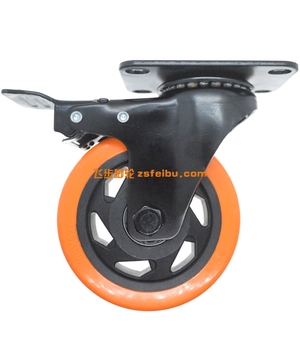

机械按压式（主流类型）：通过按压按钮（通常为红色或黄色）驱动内部棘爪或摩擦片，使轮轴与支架锁定（如中山市飞步脚轮有限公司的“双刹静音轮”）。操作时需向下按压按钮（解锁）或释放按钮（锁定），常见于医疗推车、办公设备。风险点：按钮位置易被误触（如搬运时手部挤压）、按压深度不足导致锁定不彻底、解锁后未及时复位（误保持锁定状态）。
旋转式（传统类型）：通过旋转手柄（或旋钮）带动内部凸轮结构，压紧轮体或锁死轮轴（如部分重型工业脚轮）。需旋转至特定角度（如90°）实现锁定/解锁。风险点：旋转角度不到位（如仅旋转60°未完全锁死）、旋转方向混淆（顺时针/逆时针记忆错误）、手柄松动导致误转动。
液压/电磁式（高端类型）：通过液压油压或电磁力控制锁紧（如自动化生产线上的智能脚轮），需通过开关或传感器触发。风险点：电路故障导致误信号（如电磁锁意外解锁）、液压泄漏导致压力不足（锁紧力下降）。
（二）典型的误操作场景
基于用户调研与售后数据分析，脚轮锁紧装置的误操作主要发生在以下场景：
紧急搬运：操作人员因赶时间未确认锁紧状态（如直接推动“已按压解锁按钮”的脚轮）；
环境干扰：狭窄空间内其他物体（如货物、工具）碰撞锁紧按钮（如仓库货架旁的推车被货物挤压按钮）；
人为习惯：长期使用后形成错误肌肉记忆（如习惯性按压按钮解锁但未完全释放导致半锁定）；
设计缺陷：锁紧标识不清晰（如未标注“按压解锁/释放锁定”）、按钮手感反馈弱（无法感知是否完全锁定）。
二、防误操作测试的核心目标与关键指标
（一）测试目标
防误操作测试旨在通过模拟真实使用中的潜在误操作行为，验证锁紧装置在以下方面的可靠性：
抗误触能力：非预期的外力（如碰撞、挤压）不会导致锁紧状态意外改变；
操作容错性：用户轻微操作失误（如按压深度不足、旋转角度偏差）时，装置仍能保持基本锁定功能；
状态反馈清晰性：用户能通过触觉、视觉或听觉明确感知当前锁紧状态（如锁定时按钮有明显卡顿感，解锁时按钮完全回弹）；
长期稳定性：经过多次误操作模拟后，锁紧装置的机械结构无磨损或功能衰退（如棘爪无变形、摩擦片无过度磨损）。
（二）关键性能指标
中山市飞步脚轮有限公司的测试标准中，防误操作性能通常通过以下量化指标评估：
误触锁定保持率：在模拟非预期外力（如10N侧向力持续按压按钮）作用下，锁紧装置保持锁定状态的比例（目标≥99%）；
最小有效操作力：用户需施加的最小操作力（如按压按钮需≥5N才能解锁，避免儿童或轻微碰撞误触发）；
操作容错阈值：允许的操作偏差范围（如旋转式锁紧装置旋转角度偏差≤15°时仍能完全锁定）；
状态反馈感知度：90%以上的测试人员能通过单次操作明确区分锁定/解锁状态（通过盲测验证）。
三、防误操作测试的设计方法与实施步骤
（一）测试场景模拟：覆盖典型误操作行为
测试设计需还原真实使用中的高风险场景，中山市飞步脚轮有限公司通常设置以下模拟工况：
1. 非预期外力干扰测试
模拟场景：搬运过程中其他物体（如货物、工具）碰撞锁紧按钮。
测试方法：将脚轮固定在测试台，模拟锁定状态（按压按钮释放锁定），然后用标准砝码（如1kg重物）通过柔性连接（如橡胶绳）以5N、10N、15N的侧向力（模拟碰撞力）持续按压按钮30秒，观察锁紧状态是否改变（通过力传感器检测轮体是否仍被固定）。
判定标准：在≤10N的侧向力作用下，锁紧装置不得出现意外解锁（轮体位移≤0.5mm）。
2. 操作力度不足测试
模拟场景：用户按压按钮时因力度不够导致锁定不彻底（如仅按压3N而非标准5N）。
测试方法：使用可调力度的按压工具（如电子测力计连接的模拟手指），以3N、4N、5N、6N的力度按压解锁按钮，每次按压后推动脚轮（加载50kg模拟载荷），测量轮体的移动阻力（通过拉力计检测）。
判定标准：当按压力度≥设计最小有效操作力（如5
3. 旋转角度偏差测试（针对旋转式锁紧装置）
模拟场景：用户旋转手柄时未达到标准角度（如仅旋转60°而非90°）。
测试方法：将旋转式脚轮固定在测试台，分别以60°、75°、90°、105°的角度旋转手柄（模拟用户操作偏差），每次旋转后加载50kg载荷并推动脚轮，测量轮体的径向位移（通过位移传感器检测）。
判定标准：旋转角度≥设计容错阈值（如75°）时，轮体径向位移≤1mm（基本锁定）；仅当角度≥标准值（90°）时，位移≤0.3mm（完全锁定）。
4. 重复误操作耐久测试
模拟场景：长期使用中多次非规范操作（如反复按压按钮未完全释放）。
测试方法：对锁紧装置进行1000次循环测试——每次循环包括“按压解锁→推动脚轮（模拟移动）→释放锁定→静止保持”，其中30%的循环故意以非标准力度（如4N按压）或非标准角度（如旋转70°）操作。测试后检查锁紧装置的机械结构（如棘爪是否变形、摩擦片是否过度磨损）及功能（锁定/解锁是否仍有效）。
判定标准：测试后锁紧装置的锁定/解锁成功率≥99.5%，且无可见结构损伤（如棘爪断裂、按钮卡死）。
（二）状态反馈与用户感知测试
锁紧装置的有效性不仅依赖机械性能，还需用户能明确感知当前状态（避免“以为已锁定实则未锁定”的风险）。中山市飞步脚轮有限公司通过以下方法验证状态反馈设计：
1. 触觉反馈测试
方法：邀请20名志愿者（无相关操作经验）蒙眼操作锁紧装置（按压或旋转），记录其通过单次操作感知锁定/解锁状态的准确率（如是否能通过按钮的“卡顿感”或手柄的“到位感”判断状态）。
标准：90%以上的志愿者能在3次尝试内准确区分状态（如按压解锁后按钮完全回弹无阻力，锁定时按钮有明显下压力）。
2. 视觉标识测试
方法：在锁紧装置上标注“锁定/解锁”图标（如红色圆圈表示锁定，绿色箭头表示解锁），测试在不同光照条件（明亮/昏暗）下用户识别标识的准确率。
标准：昏暗环境（照度＜100lux）下，80%以上的用户能正确识别当前状态标识。
四、测试工具与数据记录
（一）常用测试设备
力传感器：检测按压按钮或旋转手柄的操作力（精度±0.5N）；
位移传感器：测量轮体在锁定状态下的径向/轴向位移（精度±0.1mm）；
拉力计：推动脚轮时测量实际移动阻力（精度±1N）；
高速摄像机：记录锁紧装置的操作过程（用于分析按钮回弹速度、棘爪动作细节）；
环境模拟箱：调节温度（-20℃~60℃）与湿度（30%~90%RH），测试极端环境下的防误操作性能（如低温导致塑料按钮变脆）。
（二）数据记录与分析
测试过程中需详细记录以下数据：
每次操作的力值、角度、时间等参数；
锁紧状态改变的临界条件（如最小解锁力、最大误触力度）；
状态反馈的感知准确率（志愿者测试结果）；
长期测试后的结构磨损量（如棘爪厚度变化、摩擦片磨损深度）。
数据分析时，重点关注“误操作导致锁定失效的概率”与“用户操作容错边界”，据此优化锁紧装置的设计（如调整按钮行程、增加防滑纹路、强化标识对比度）。
五、典型案例：中山市飞步脚轮有限公司的防误操作优化实践
某型号“医疗推车用双刹脚轮”在初期测试中发现：部分护士在紧急转运病人时，因匆忙按压解锁按钮后未完全释放（按钮回弹不到位），导致脚轮处于“半锁定”状态（看似锁定实则可轻微滑动）。针对此问题，公司通过以下防误操作测试与设计改进解决问题：
问题复现：模拟护士快速操作场景（按压按钮后0.5秒内推动推车），发现当按钮回弹行程不足2mm时，棘爪与轮轴的接触压力降低，锁定力从标准的150N降至80N（低于安全阈值）。
测试优化：增加“快速按压-立即推动”的循环测试（模拟紧急操作），并测量不同回弹行程下的锁定力。
设计改进：调整按钮内部弹簧的预紧力（增大回弹力），并在按钮行程末端增加限位凸点（确保最小回弹行程≥3mm）；同时，在按钮表面增加防滑凹槽（提升按压手感反馈）。
验证结果：改进后，即使快速操作，按钮回弹行程稳定在3-4mm，锁定力≥160N，误触锁定保持率达到100%（经1000次循环测试无失效）。
结语
脚轮锁紧装置的防误操作测试设计，是保障移动设备安全使用的关键环节。通过模拟真实场景中的潜在误操作行为（非预期外力、操作力度不足、旋转偏差等），结合量化指标（锁定保持率、操作容错阈值、状态反馈感知度）与系统化测试方法（力学检测、用户感知测试、耐久性验证），能够有效识别设计缺陷并优化产品性能。中山市飞步脚轮有限公司的实践表明：防误操作测试不仅是“质量控制”的手段，更是“用户体验”与“安全底线”的保障。对于研发者而言，只有将防误操作融入脚轮设计的全生命周期（从概念阶段的需求分析到量产后的持续改进），才能打造出真正可靠、耐用的锁紧装置——毕竟，每一次正确的锁定，都是对生命与财产的负责。
%>
