脚轮测量工具游标卡尺的使用指南：精准测量脚轮关键尺寸
2025/11/9 13:57:24

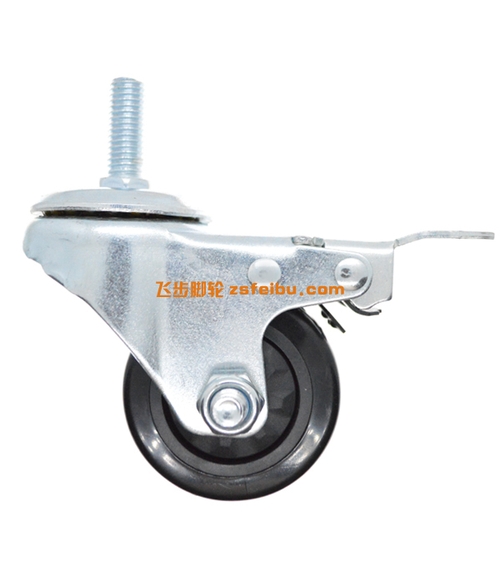

在脚轮的生产、质检、安装及维修场景中，精准测量脚轮的关键尺寸（如轮体直径、宽度、轮芯孔径、安装孔间距等）是确保其与设备适配、性能达标的基础。游标卡尺作为脚轮测量中最常用的精密工具之一，可实现对脚轮内外径、深度及孔距的高精度测量（精度通常为0.02mm或0.05mm），其正确使用直接关系到测量结果的可靠性。本文将结合脚轮的实际测量需求，中山市飞步脚轮有限公司详细介绍游标卡尺的结构、使用步骤、注意事项及常见问题解决方法，帮助用户掌握这一工具的核心操作技巧。
一、游标卡尺的基本结构与脚轮测量适配性
（一）游标卡尺的核心组成
游标卡尺主要由以下五部分构成，各部分在脚轮测量中承担特定功能：
1.
主尺：带有毫米刻度的主标尺（通常最小刻度为1mm），是测量的基准尺，直接读取整数部分的尺寸。
2.
游标尺（副尺）：可滑动的副标尺（刻度间距根据精度不同分为0.02mm、0.05mm或0.1mm），通过与主尺刻度的微小差值实现高精度读数（例如0.02mm精度的游标卡尺，游标尺每小格代表0.98mm，与主尺1mm刻度相差0.02mm）。
3.
内测量爪：位于游标卡尺前端的一对“细长爪”，用于测量脚轮的内径（如轮芯孔径、安装孔内径）或内槽宽度。
4.
外测量爪：位于游标卡尺前端的另一对“宽爪”，用于测量脚轮的外径（如轮体直径、轮面宽度）或外轮廓尺寸。
5.
深度尺：从游标尺背面延伸出的细长尺条，通过主尺末端的深度测量面，用于测量脚轮的轮体厚度、轮芯凸台高度或安装槽深度。
6.
紧固螺钉：用于固定游标尺位置，确保测量过程中游标与主尺的相对位置不变，避免读数偏差。
（二）脚轮测量中的典型适配场景
•
外径测量：用外测量爪卡住轮体的最外侧（垂直于轮面），测量轮体的最大直径（如工业脚轮的轮体直径通常为100mm-300mm）。
•
内径测量：用内测量爪插入轮芯孔（如轴承安装孔）内部，测量孔的最小直径（如轮芯孔径常见为12mm-30mm）。
•
宽度测量：用外测量爪卡住轮面的两侧边缘，测量轮面的有效宽度（如家具脚轮的轮面宽度通常为20mm-50mm）。
•
深度测量：用深度尺抵住轮体底面，主尺末端接触轮面顶部，测量轮体的总厚度（如重型脚轮的轮体厚度可能为20mm-40mm）。
•
孔距测量：通过外测量爪卡住两个安装孔的外边缘，测量孔中心之间的直线距离（如推车脚轮的安装孔间距需与底盘孔位匹配）。
二、游标卡尺的使用步骤（以测量脚轮轮体直径为例）
（一）测量前的准备工作
1.
清洁与检查：用软布擦拭游标卡尺的主尺、游标尺及测量爪表面，确保无油污、灰尘或毛刺（避免划伤脚轮表面或影响测量精度）；检查游标尺是否能顺畅滑动（无卡顿），紧固螺钉是否能正常旋紧。
2.
校准零位：将游标尺推至最前端（使外测量爪两端完全闭合），观察主尺与游标尺的“0”刻度线是否对齐——若对齐（主尺0刻度与游标0刻度重合），说明卡尺无需校准；若未对齐（存在零误差），需记录零误差值（例如游标0刻度在主尺0刻度右侧0.5mm处，则后续测量结果需减去0.5mm），或使用前用标准量块校准。
（二）具体测量操作（以轮体直径测量为例）
1.
选择测量爪：测量轮体直径需使用外测量爪（宽爪，接触面积大，避免损伤轮面）。
2.
放置脚轮：将脚轮平稳放置在水平工作台上，确保轮体无倾斜（避免因倾斜导致测量值偏大）。
3.
卡住轮体：轻轻推动游标尺，使外测量爪的测量面（通常为平行的金属平面）与轮体的外侧边缘接触（注意：测量时应卡住轮体的最大直径位置，即垂直于轮面中心的方向）。为确保准确性，可旋转脚轮90°，多次测量取最大值（避免轮体椭圆度影响）。
4.
固定读数：当测量爪与轮体紧密接触（但不过度用力，避免变形）后，旋紧紧固螺钉，固定游标尺位置，防止移动过程中数值变化。
5.
读取数值：
•
主尺读数：观察主尺上与游标尺“0”刻度线左侧最近的整毫米刻度（例如游标0刻度线在主尺的“50mm”与“51mm”刻度之间，且更靠近“50mm”，则主尺读数为50mm）。
•
游标读数：找到游标尺上与主尺任意一条刻度
•
总读数：主尺读数+游标读数（本例中为50mm+0.50mm=50.50mm，即轮体直径为50.50mm）。
（三）其他尺寸的测量方法
•
内径测量（如轮芯孔径）：使用内测量爪插入孔内，测量爪的测量面（内侧平面）与孔壁接触，读取主尺与游标的差值（注意：内测量爪的读数需加上“内测量爪修正值”，通常为0-0.02mm，具体参考卡尺说明书）。
•
深度测量（如轮体厚度）：将主尺的末端平面贴合轮体顶面，深度尺的尖端垂直抵住轮体底面，读取主尺与游标组合的数值（与外径测量类似）。
•
宽度测量（如轮面宽度）：用外测量爪卡住轮面两侧边缘，确保爪面与轮面平行，读取两边缘之间的距离。
三、使用游标卡尺的注意事项（脚轮测量专用）
（一）避免测量误差的关键操作
1.
测量力控制：脚轮多为塑料（如PU、PVC）、橡胶或轻金属（如铝合金），过度用力会导致轮体变形（尤其是软质材料），使测量值偏小。操作时只需轻轻推动游标尺至测量爪与轮体接触即可，手感上“无明显阻力但能稳定卡住”。
2.
测量方向一致性：轮体可能存在轻微椭圆度（直径方向不完全一致），测量时应固定方向（如始终垂直于轮面中心），或旋转脚轮多次测量取最大值（确保适配设备时留有余量）。
3.
清洁表面：脚轮表面可能附着灰尘、油污或加工碎屑（如轮体注塑后的毛边），这些杂质会导致测量爪与轮体接触不实，影响精度。测量前需用软毛刷或无水酒精清洁轮体边缘。
（二）特殊材质脚轮的测量技巧
•
软质轮体（如橡胶、硅胶轮）：测量外径时，可在测量爪与轮体之间垫一层薄塑料片（如PET薄膜，厚度约0.1mm），避免爪面直接压入轮体导致变形；测量内径时，优先选择较细的内测量爪（减少对孔壁的撑胀）。
•
带涂层轮体（如电镀轮面）：涂层可能影响测量爪与轮体本体的接触（如涂层厚度约0.05-0.2mm），若需测量轮体本体尺寸，需在非涂层区域（如轮体与轮芯连接处）测量，或记录涂层厚度并在结果中修正。
（三）常见错误操作与规避
•
错误1：测量爪未对齐轮体最大/最小尺寸例如测量直径时，测量爪卡住的是轮体的“最小直径位置”（如轮面有凹槽），导致读数偏小。正确做法是旋转脚轮，找到轮体最突出的位置（最大直径）进行测量。
•
错误2：未固定游标尺导致读数变动测量后未旋紧紧固螺钉，移动过程中游标尺滑动，导致记录的数值不准确。务必在读数前拧紧螺钉，确保游标位置固定。
•
错误3：忽略零误差若卡尺存在零位偏差（如游标0刻度在主尺0刻度右侧0.3mm），每次测量结果需手动减去0.3mm（或校准卡尺）。长期未校准的卡尺可能导致系统性误差。
四、游标卡尺的维护与保养（延长使用寿命）
（一）日常维护
•
使用后用软布擦拭测量爪及主尺表面，清除油污和灰尘；若接触了腐蚀性物质（如酸碱液体），需立即用清水冲洗并擦干。
•
避免游标卡尺与硬物碰撞（如掉落地面或撞击脚轮金属轮芯），防止测量爪变形或刻度磨损。
（二）长期存放
•
将游标尺推至最前端（内测量爪闭合），拧紧紧固螺钉，防止游标松动；存放在干燥、无腐蚀性气体的环境中（如工具箱内放置干燥剂），避免生锈。
•
定期（每3-6个月）用专用润滑油（如钟表油）润滑游标尺的滑动部位，确保推拉顺畅（但避免油污污染测量面）。
结语：精准测量是脚轮适配的基础
游标卡尺作为脚轮尺寸测量的“精密标尺”，其正确使用直接关系到脚轮与设备（如推车、货架、医疗仪器）的适配性——轮体直径偏差1mm可能导致推车移动卡顿，轮芯孔径误差0.5mm可能使轴承安装不稳。对于脚轮生产企业、质检部门及维修人员而言，掌握游标卡尺的操作技巧（从校准零位到多方向测量），不仅能提升工作效率，更能通过精准数据保障产品质量与使用安全。记住：精准测量的核心不是工具本身，而是操作者的细心与规范——每一次轻柔的卡尺推动，都是对脚轮性能的负责。
%>
