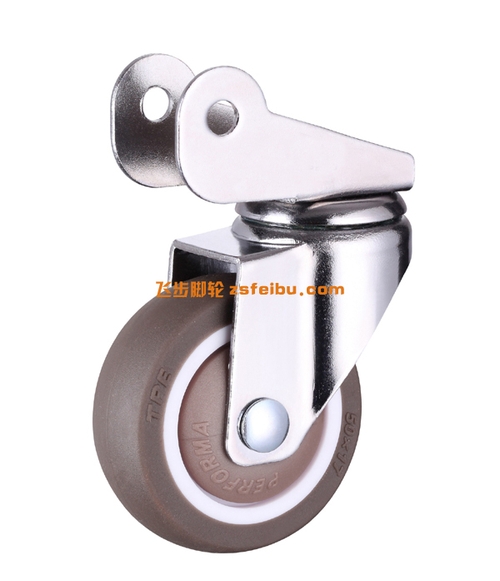

平板式脚轮的安装步骤详解：螺丝规格、扭矩、防松措施
2025/11/18 19:52:34
一、安装前准备：确认安装面与配件匹配
1. 检查设备安装面
材质：确认设备底部为金属（如钢板、铝合金）、木质或塑料（不同材质对螺丝的拧紧力矩要求不同，金属强度最高，木质需防开裂）。 孔位：检查是否预钻安装孔（若无孔需自行钻孔，孔径与孔距需与脚轮安装配件匹配）。 标准孔距：飞步平板式脚轮常见孔距为75×75mm、100×100mm（具体以产品说明书为准）。 孔径要求：螺丝规格为M8~M12时，安装孔直径通常为8.5~13mm（比螺丝公称直径大0.5~1mm，便于拧入且保证夹持力）。 平整度：用水平仪检测安装面是否平整（平面度偏差≤2mm），避免因安装面倾斜导致脚轮受力不均。
2. 核对脚轮安装配件
螺丝规格：常用M8（直径8mm）、M10（直径10mm）、M12（直径12mm），长度根据设备厚度与螺母厚度调整（一般螺丝总长度=设备厚度+螺母厚度+2~3mm余量）。 示例：设备底板厚度10mm，螺母厚度5mm，则螺丝长度建议≥10 + 5 + 3 = 18mm（具体参考飞步产品说明书）。 螺母：与螺丝公称直径匹配（如M8螺丝配M8螺母），材质建议选高强度钢（如8.8级以上），避免长期使用后滑丝。 垫圈：平垫圈（增大接触面积，防止螺丝头压伤设备表面）+ 弹簧垫圈（或波形垫圈，提供预紧防松力）。
二、安装步骤详解（以金属设备底板+M10螺丝为例）
步骤1：定位与预钻孔（无预钻孔时需操作）
若设备底部无预钻孔，需用与螺丝公称直径匹配的钻头（如M10螺丝用φ10.5mm钻头）在安装孔位处钻孔。 钻孔深度：略大于螺丝长度（确保螺丝能完全拧入且不顶穿设备另一侧）。 孔位精度：用直角尺校准相邻孔位的中心距（如标准100×100mm孔距，实际测量偏差≤1mm），保证脚轮安装后对齐。
步骤2：放置平垫圈与脚轮
将脚轮的安装底板（带螺丝孔）对准设备的预钻孔位，先放入平垫圈（贴合设备表面，分散螺丝头压力）。 注意：平垫圈内径需≥螺丝杆直径（如M10螺丝配内径≥10mm的平垫圈），外径建议≥30mm（增大接触面积）。
步骤3：插入螺丝并初步拧紧
将M10螺丝从设备底部穿过平垫圈和脚轮安装孔，旋入螺母（先用手拧入2~3圈，确保螺丝与螺母初步咬合）。 关键点：螺丝头部应完全贴合平垫圈（无倾斜），避免因歪斜导致受力不均。
步骤4：分步锁紧螺丝（控制扭矩）
使用扭矩扳手按对角线顺序分步拧紧螺母（避免单侧先紧固导致安装面变形）。推荐扭矩值如下（针对常见材质与螺丝规格）： 螺丝规格 设备材质 推荐扭矩范围（N·m） 说明 M8 金属（钢/铝） 12~15 金属材质强度高，扭矩可稍大；铝制设备需降低至10~12N·m（防止螺纹滑丝）。 M10 金属（钢/铝） 25~30 飞步FB-600系列6寸脚轮（配M10螺
丝）标准扭矩为28N·m。
M12 金属（钢/铝） 40~45 适用于重载设备（如总重＞500kg的推车）。 操作流程：先拧紧对角的两个螺丝（如左上与右下）至推荐扭矩的50%（例如M10先拧至14N·m），再拧紧另外两个对角螺丝（右上与左下）至50%；最后回到第一个螺丝，逐步拧紧至全额定扭矩（如M10最终拧至28N·m）。
步骤5：检查脚轮状态
扭矩拧紧后，手动晃动脚轮（上下左右方向），确认无松动或间隙（正常应牢固贴合地面，轻微用力无法推动脚轮脱离设备）。 用水平仪检测设备是否因安装受力导致倾斜（偏差≤1mm/m），若有轻微不平，可通过微调螺丝扭矩修正（勿过度拧紧）。
三、防松措施：确保长期使用不松动
1. 弹簧垫圈/波形垫圈（基础防松）
在螺母与平垫圈之间加装弹簧垫圈（或波形垫圈），利用其弹性变形产生的预紧力，抵消振动导致的螺丝松动趋势。 适用场景：一般工业设备（如车间推车、仓库货架车），振动强度中等。
2. 双螺母锁紧（增强防松）
在标准螺母外侧再拧入一个薄型螺母（或锁紧螺母），两个螺母反向拧紧（先拧紧主螺母至额定扭矩，再拧紧副螺母至接触主螺母并施加轻微压力）。 原理：双螺母通过相互挤压产生摩擦阻力，防止主螺母松动。 适用场景：高频移动设备（如物流叉车、频繁启停的推车）。
3. 螺纹锁固胶（长效防松）
在螺丝与螺母的螺纹连接处涂抹螺纹锁固胶（如乐泰243/271，中强度/高强度厌氧胶），胶液在隔绝空气后固化，填充螺纹间隙并形成刚性连接。 操作要点：涂抹胶液后需在5~10分钟内完成拧紧（避免胶液提前固化），固化后扭矩需略高于标准值（补偿胶层的摩擦阻力）。 适用场景：长期固定设备（如生产线工作台、医疗设备推车），要求防松寿命＞1年。
4. 定期检查与维护
即使采用防松措施，仍建议每1~3个月检查一次脚轮螺丝的紧固状态（尤其是高频移动或重载设备），用扭矩扳手复紧至推荐值（防止长期振动导致微量松动累积）。
四、特殊材质安装面的适配调整
木质设备底板：需避免直接拧入螺丝（可能导致木材开裂），推荐操作： 在安装孔位置预埋金属套管（如镀锌钢管，内径匹配螺丝直径），再将螺丝拧入套管； 或使用自攻螺丝+垫片（但自攻螺丝扭矩需更低，约8~12N·m），并避免过度拧紧。 塑料/复合材料：优先选择细牙螺丝（如M8×1.0螺距，比标准M8×1.25螺距更紧密），并降低扭矩至标准值的70%（例如M8塑料材质推荐扭矩8~10N·m），防止塑料螺纹滑丝。
总结：平板式脚轮安装的核心逻辑
“精准匹配螺丝规格（直径/长度）→ 严格按扭矩标准分步锁紧（对角线顺序）→ 多重防松措施（垫圈/胶/双螺母）→ 定期维护检查。”
%>
